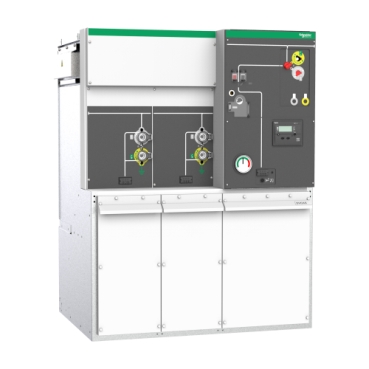

DVCAS

DVCAS panoların fonksiyonel grupları kompakt üniteler olarak tasarlanmıştır ve modüler ünitelerin birleşmesiyle oluşur.

Modüler yapıdaki fonksiyonel ünitelerin her biri şunlardan oluşur:

• Metal taban çerçevesi
• İşletme mekanizması ve röle bölmesi
• OG kablo bölmesi
• Yalıtım ortamı olarak SF6 gazı kullanan ve bara sistemi ile anahtarlama elemanlarını içine alan paslanmaz çelik, gaz sızdırmaz OG hücre.

Genel elektriksel/yapısal veriler:

• Frekans Hz 50
• Anma gerilimi kV 36
• Yalıtım seviyesi
  >Güç frekansı dayanım gerilimi 70kV
  >Yıldırım darbe dayanım gerilimi 170 kV tepe
• Ana bara anma akımı 630 A
• Kısa süreli dayanma akımı kA/s 20/3
• Kısa devre kesme akımı kapasitesi kA 20
• Kısa devre kapama kapasitesi kA tepe 50
• İç ark dayanımı IAC AFL kA/1s 20
• Koruma derecesi
  >YG bölmesi IP 67
  >AG ve işletme mekanizması bölmesi IP 3X
• 20ºC'de SF6 gaz basıncı bar 0.3

Diğer değerler için lütfen KVK Elektrik Enerji'ye danışınız.
