McSet

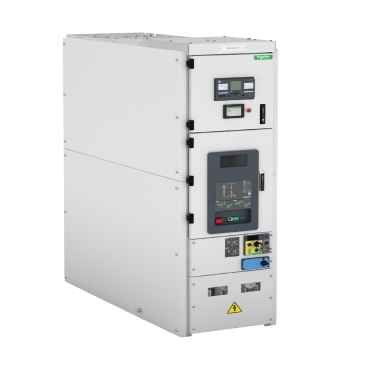

MCSet 1-2-3 17,5kV'a kadar hakkında bilgiler

MCset 1-2-3, maksimum kullanıcı güvenliği sunan bir iç mekan pano tertibatıdır.

17,5kV'a kadar tüm elektrik dağıtım ihtiyacını karşılamak amacıyla tasarlanmıştır ve bir dizi yenilikçi çözümü bünyesinde barındırır

• kanıtlanmış teknikler kullanılarak tasarlanmıştır
• yüksek performanslı kesme cihazları (SF6 veya Vakum)
• dijital koruma ve kontrol sistemi
• dahili ark direnci için tasarlanmış ve test edilmiş bir hücre dizisi

Teknoloji: SF6/vakum

Standart: IEC

Nominal gerilim: 17,5 kV

Bara sistemi: Tekli

Nominal akım barası: 4000 A

Nominal çalışma akımı (SF6 ve vakum teknolojisi): 4000 A

Kısa devre nominal akım SF6/vakum: 50 kA

Dahili Ark Sınıflandırma SF6/Vakum: AFLR 50 kA/1s

Hizmet devamlılığı kaybı: LSC 2B

Bölümlendirme sınıfı: PM

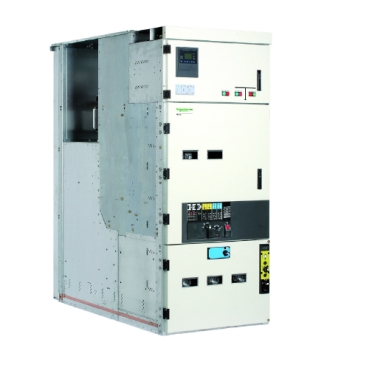

MCSet 24 kV hakkında bilgiler

• Yüksek performanslı devre kesme cihazları
• En yeni koruma ve kontrol cihazları
• İç ark dayanımı için tasarlanmış ve test edilmiştir
• Standart: IEC
• Nominal gerilim: 24 kV
• Bara sistemi: Tekli
• Bara nominal akımı: 3150 A
• Nominal çalışma akımı: 2500 A
